形态学图像处理的基本思想是利用结构元素作为“探针”在图像中不断移动，在这个过程中收集图像信息，分析图像各部分之间的逻辑关系，了解图像的结构特征。基本形态操作有溶胀、侵蚀、开放计算、封闭计算。利用这些算子及其组合对图像的形状和结构进行分析和处理，可以解决噪声抑制、特征提取、边缘检测、形状识别、纹理分析、图像恢复和重建等问题。

实例：填充划痕

软件：Smart_v1.0.0.4

功能：填补产品表面的划痕

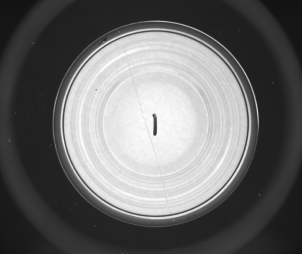

图1 原图像

步骤：

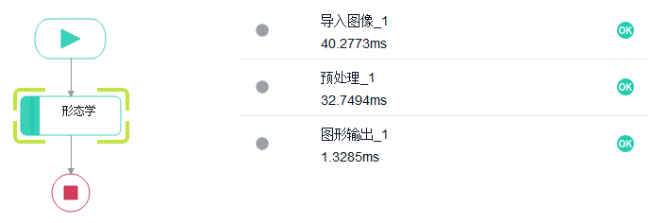

图2  流程图

步骤一：使用“导入图像”算子从本地路径导入图像，替换图像所在的路径，例如:D:/案例应用/形态学 /形态学图像 /1.jpg。

步骤二：使用“预处理”算子，添加形态学工具，选择膨胀处理，填充产品表面划痕，如图3所示。

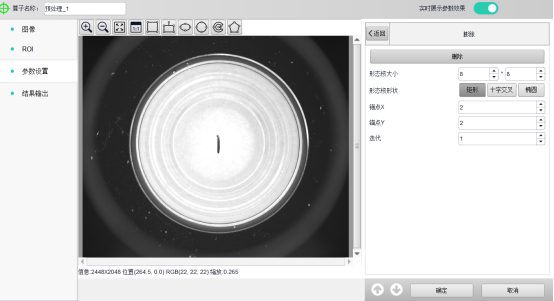

图3  形态学算子工具界面

步骤三：使用“图形输出”算子将文本显示在图像窗口上。

步骤四：使用UI设置器完成运行界面的布局与编辑。

运行效果图：

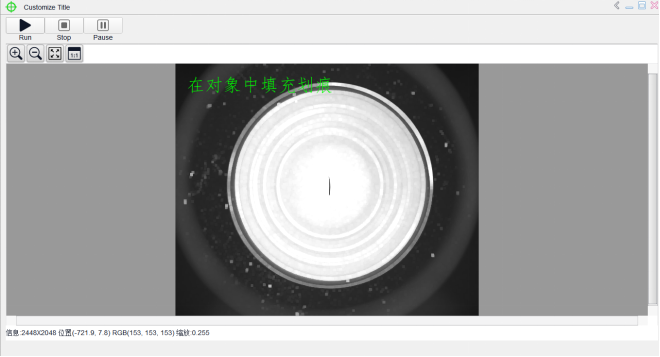

图4  运行界面
